1000 X-Band Single-Band EXT REF LNB
1000 X-Band Single-Band EXT REF LNB

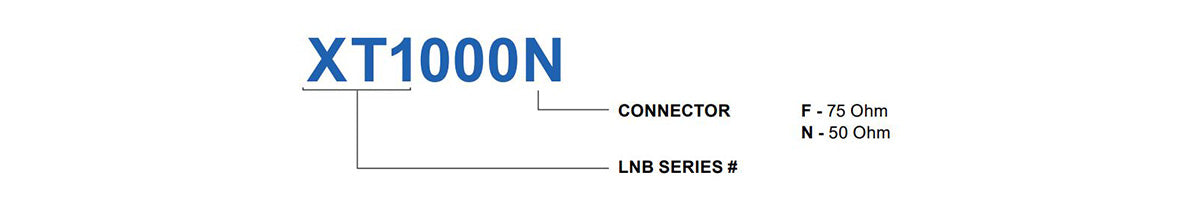

XT1000F

1000 X-Band Single-Band EXT REF LNB

XT1000 Series

Precio habitual MSRP: $2,000.00
/
Quantity Available: 15
Next Availability: Not Applicable
Next Availability Lead Time: 6 - 8 Weeks

View Resellers Quantity

(Scroll to see specifications and documents)


15 en stock



Los bloques de bajo ruido (LNB) de Norsat brindan recepción de señal para comunicaciones satelitales en todo el mundo. Ofrecemos un rendimiento y una fiabilidad superiores en el factor de forma más pequeño posible. Todos nuestros LNB de banda X estándar están respaldados por una garantía de 3 años y casi cuarenta años de experiencia como el proveedor líder de la industria de LNB de alto rendimiento.

KEY SPECIFICATIONS
band X-Band
external ref freq 10 MHz (sine-wave), - 5 to +5 dBm
input frequency band 1 7.25 - 7.75 GHz
LO frequency 1 6.30 GHz
LO stability Phase Locked to External Reference at 10MHz
LO type External
noise figure 0.7 dB typ., 0.8 dB max. at room temp. @ CF
output frequency 1 950 - 1450 MHz
RF SPECIFICATIONS
conversion gain 55 dB typ., 50 dB min., 62 dB max.
Gain Flatness (over full band) ≤ 4 dB p-p
input VSWR 2.3 : 1 max.
output P1dB + 5 dBm min.
output VSWR 2.5 : 1 max.
phase noise 100khz offset -95 dBc/Hz
phase noise 10khz offset -85 dBc/Hz
phase noise 1khz offset -75 dBc/Hz
ELECTRICAL SPECIFICATIONS
current drain 230 mA
power requirements 15 - 24 V
INTERFACE SPECIFICATIONS

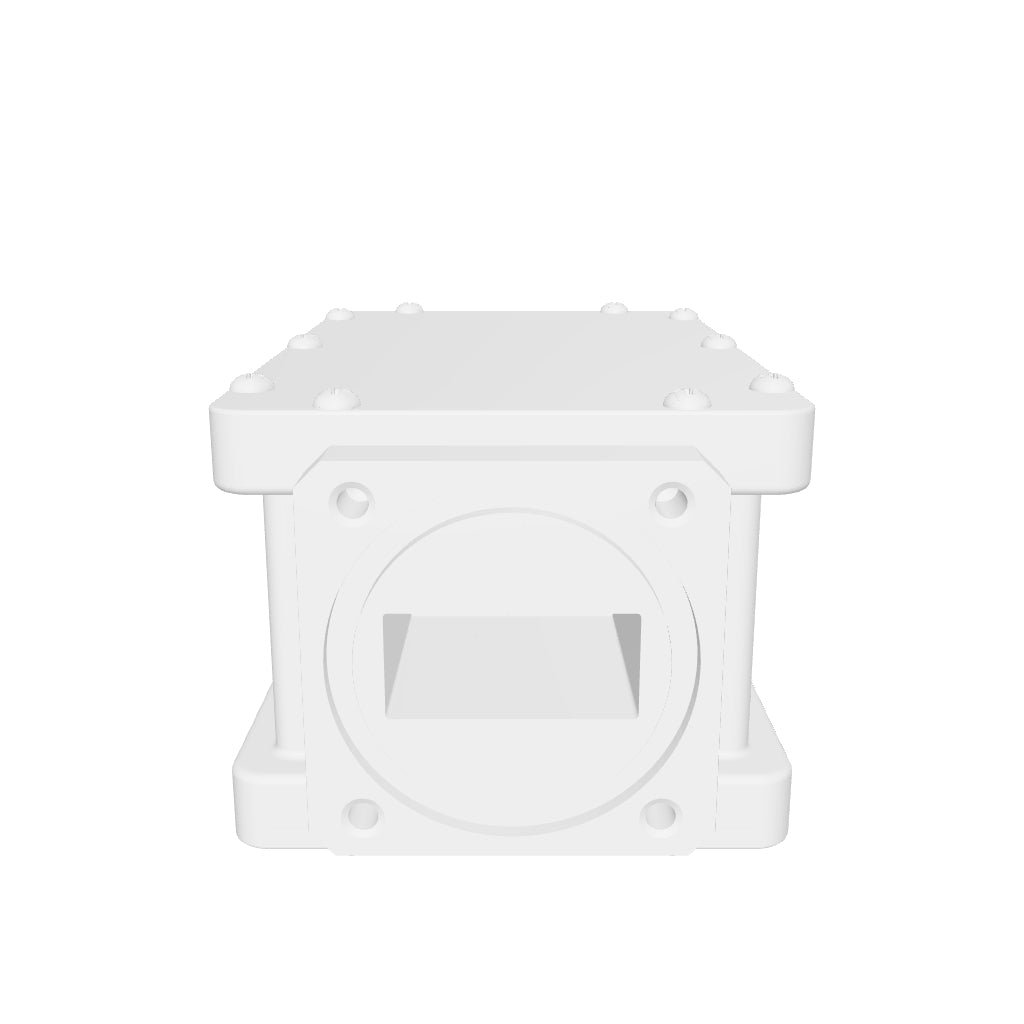

RF input connector WR-112 waveguide grooved
RF output connector F-75 Ohm
ENVIRONMENTAL SPECIFICATIONS
humidity 0 - 95%
temperature operational -40 to +60°C
temperature storage -50 to +70°C
Weight 600 g (21.16 oz)
PHYSICAL SPECIFICATIONS
dimensions (LxWxH) 137 x 70 x 59 mm
