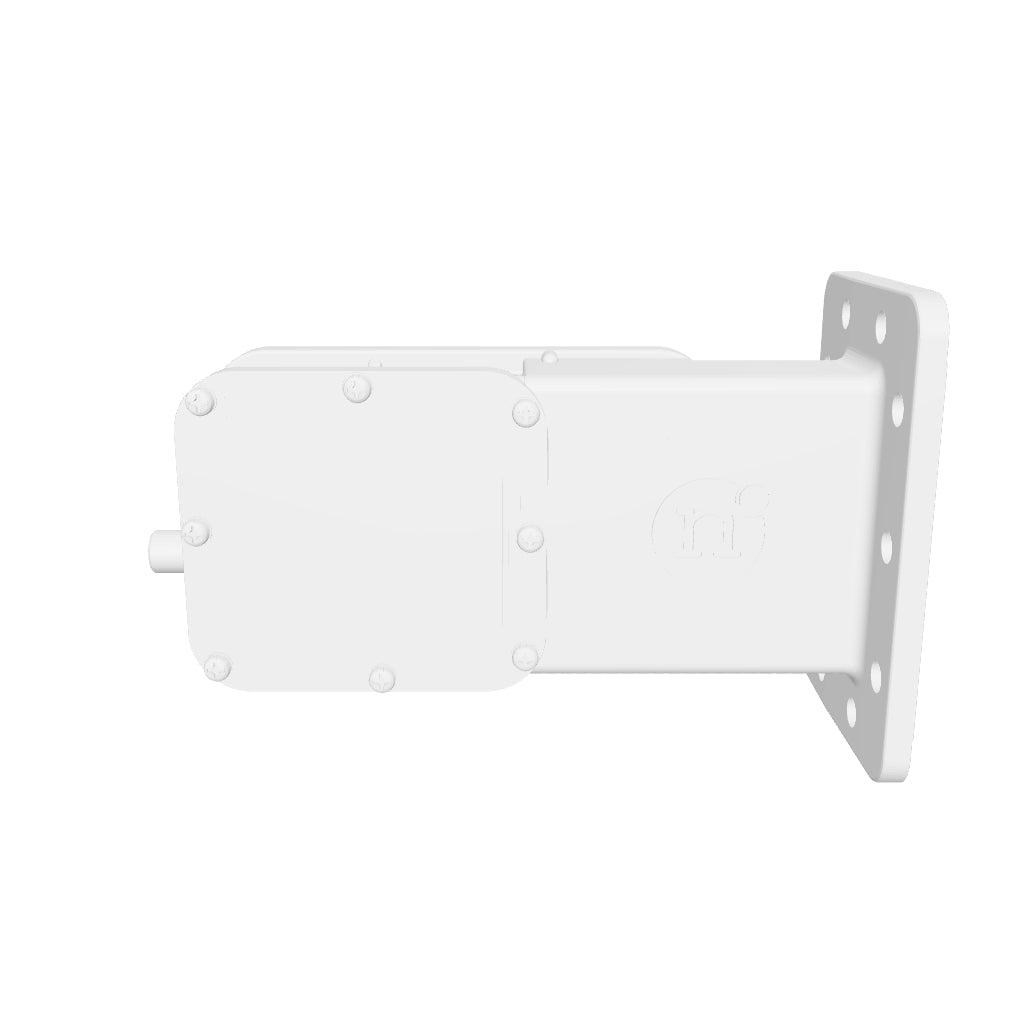

LNB PLL de banda única de banda C 3000
LNB PLL de banda única de banda C 3000
LNB PLL de banda única de banda C 3000

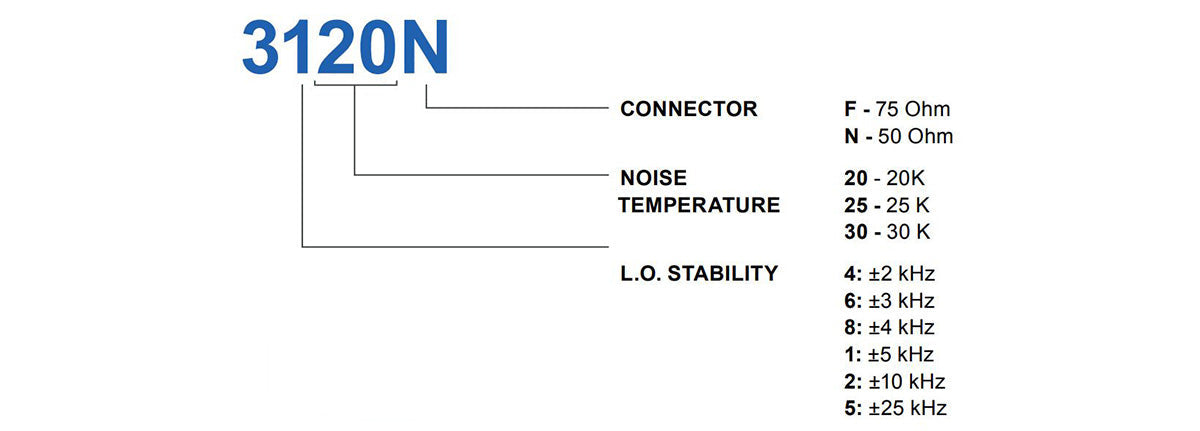

3120F

LNB PLL de banda única de banda C 3000

3000 Series

Precio habitual
$340.00
/
Quantity Available: 424
Next Availability: 0
Next Availability Lead Time: In Stock
Ex Works: Richmond, BC, Canada

View Resellers Quantity

(Scroll to see specifications and documents)


424 en stock



Los bloques de bajo ruido (LNB) de Norsat brindan recepción de señal para comunicaciones satelitales en todo el mundo. Ofrecemos un rendimiento y una fiabilidad superiores en el factor de forma más pequeño posible. Todos nuestros LNB de banda C estándar están respaldados por una garantía de 3 años y casi cuarenta años de experiencia como proveedor líder en la industria de LNB de alto rendimiento. Serie 3000.
KEY SPECIFICATIONS
band C-Band
input frequency band 1 3.40 - 4.20 GHz
LO frequency 1 5.15 GHz
LO stability ±5 kHz
LO type PLL
noise figure max 24K
noise figure typ 20K
number of onboard LOs Single-Band
output frequency band 1 950 - 1750 MHz
Product Revision E
RF SPECIFICATIONS
conversion gain max 70 dB
conversion gain min 55 dB
conversion gain typ 62 dB
Gain Flatness (over full band) ≤ 6 dB p-p max.
input VSWR 2.2 : 1 max.
output P1dB + 9 dBm min.
output VSWR 2.5 : 1 max.
phase noise 100kHz offset max -95 dBc/Hz
phase noise 10kHz offset max -85 dBc/Hz
phase noise 1kHz offset max -80 dBc/Hz
ELECTRICAL SPECIFICATIONS
current consumption 250 mA max.
power requirements +12 to +24V DC
INTERFACE SPECIFICATIONS

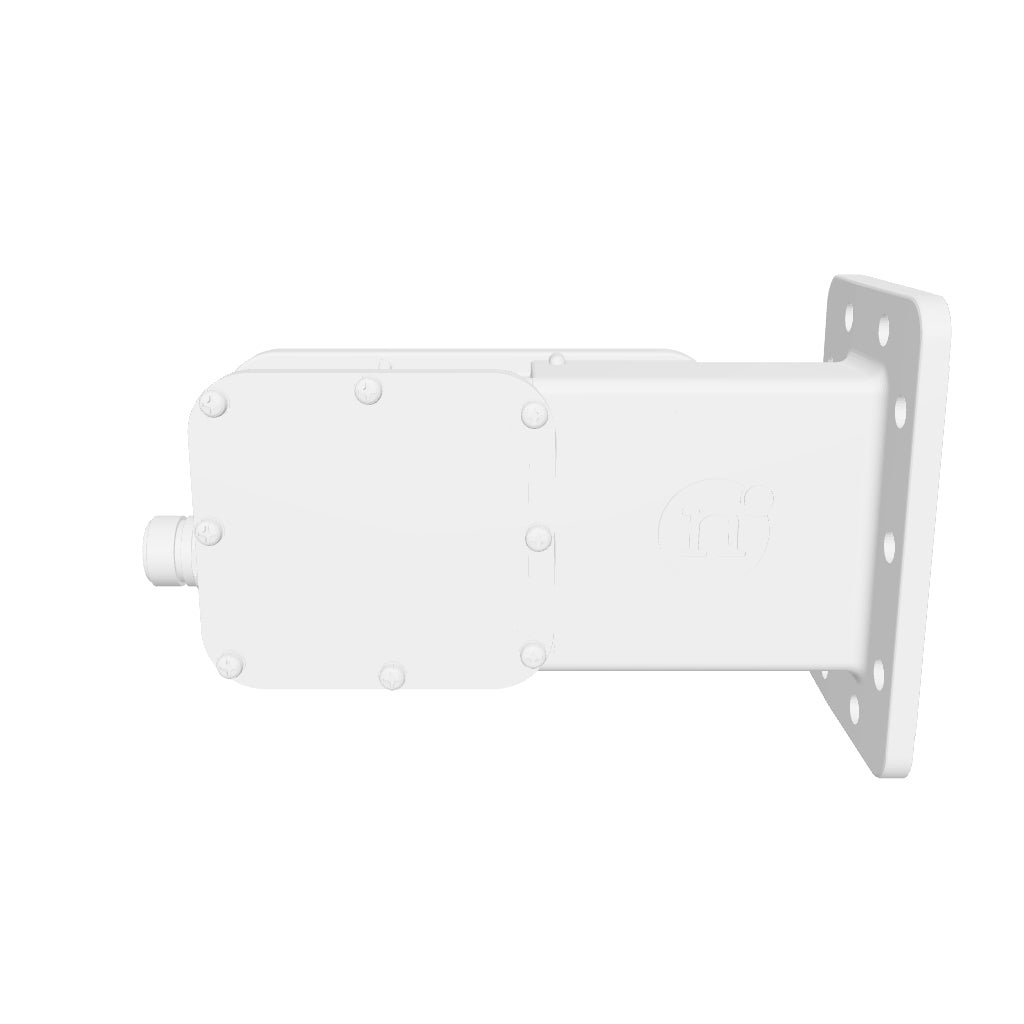

IF connector F-Connector
RF input connector CPR 229G waveguide grooved
ENVIRONMENTAL SPECIFICATIONS
temperature operational -40 to +60°C
temperature storage -40 to +80°C

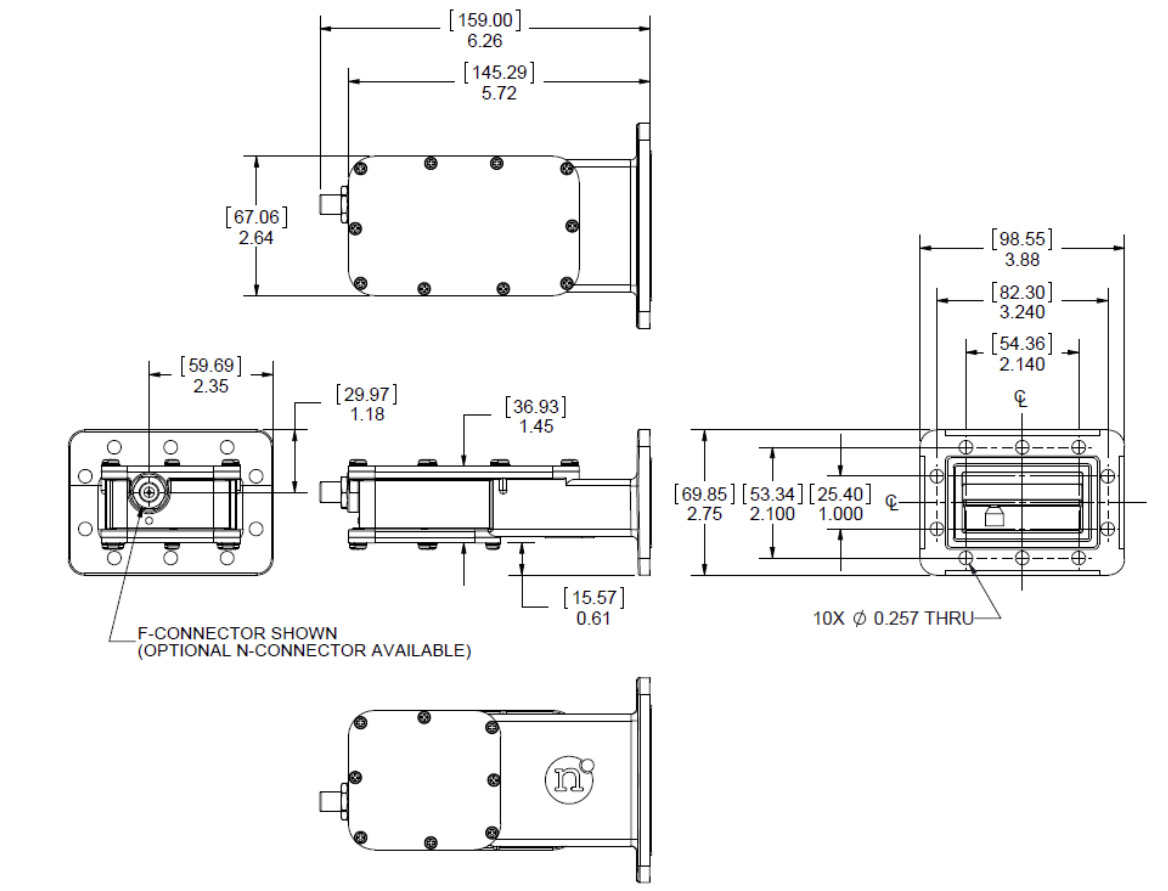

PHYSICAL SPECIFICATIONS
product dimensions (LxWxH) 145 x 70 x 99 mm
product weight 0.5 kg
