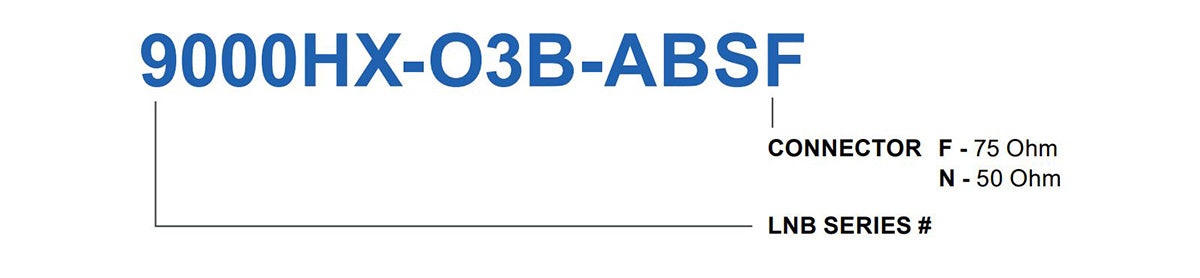

9000HX-O3B-ABSF

LNB PLL de banda Ka de modo dual 9000

9000HX-O3B-ABS Series

Please sign in or create an account to view the price and availability.

(Scroll to see specifications and documents)

0 en stock



Los bloques de bajo ruido (LNB) de Norsat brindan recepción de señal para comunicaciones satelitales en todo el mundo. Ofrecemos un rendimiento y una fiabilidad superiores en el factor de forma más pequeño posible. Todos nuestros LNB de banda Ka estándar están respaldados por una garantía de 3 años y casi cuarenta años de experiencia como el proveedor líder de la industria de LNB de alto rendimiento.

KEY SPECIFICATIONS
band Ka-Band
external ref freq 10 MHz (sine-wave), - 10 to 0 dBm
input frequency band 1 17.852 - 18.588 GHz
input frequency band 2 18.372 - 19.300 GHz
LO frequency 1 16.80 GHz
LO frequency 2 17.40 GHz
LO stability ±25 KHz
LO type PLL
noise figure max 1.5 dB
noise figure typ 1.2 dB
number of onboard LOs Dual-Band
output frequency band 1 1052 - 1788 MHz
output frequency band 2 972 - 1900 MHz
Product Revision D
RF SPECIFICATIONS
control signal 1 13V
control signal 2 18V
conversion gain max 65 dB
conversion gain min 55 dB
conversion gain typ 58 dB
Gain Flatness (over full band) ≤ 5 dB p-p max.
input VSWR 2.0 : 1 max.
output P1dB + 5 dBm min.
output VSWR 2.0 : 1 max.
phase noise 0.1kHz offset max -60 dBc/Hz
phase noise 1kHz offset max -70 dBc/Hz
phase noise 10kHz offset max -80 dBc/Hz
INTERFACE SPECIFICATIONS
IF connector F-Connector
RF input connector WR-42 waveguide grooved
ENVIRONMENTAL SPECIFICATIONS
IP rating IP 67
temperature operational -40 to +60°C
temperature storage -40 to +80°C
PHYSICAL SPECIFICATIONS
product height 39 mm
product length 104 mm
product weight 0.4 kg
product width 60 mm
