9000XAF-2

9000 Banda Ka Ext Ref

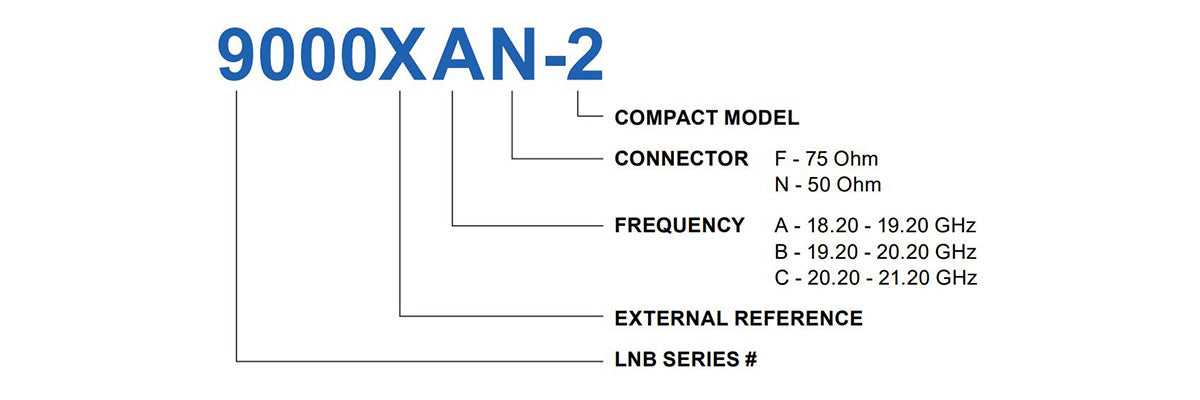

9000X-2 Series

Precio habitual MSRP: $1,144.00
/
Quantity Available: 3
Next Availability: Not Applicable
Next Availability Lead Time: 6 - 8 Weeks

View Resellers Quantity

(Scroll to see specifications and documents)


3 en stock

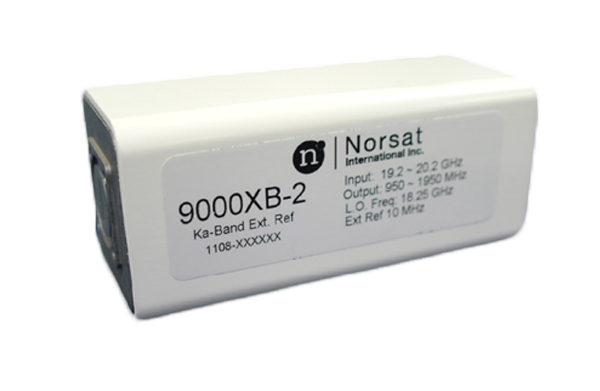

Los bloques de bajo ruido (LNB) de Norsat brindan recepción de señal para comunicaciones satelitales en todo el mundo. Ofrecemos un rendimiento y una fiabilidad superiores en el factor de forma más pequeño posible. Todos nuestros LNB de banda Ka estándar están respaldados por una garantía de 3 años y casi cuarenta años de experiencia como el proveedor líder de la industria de LNB de alto rendimiento. Serie 9000X-2.

KEY SPECIFICATIONS
band Ka-Band
external ref freq 10 MHz (sine-wave), - 5 to +5 dBm
input frequency band 1 18.20 - 19.20 GHz
LO frequency 1 17.25 GHz
LO stability Phase Locked to External Reference at 10MHz
LO type External
noise figure 1.3 dB typ., 1.6 dB max. at room temp. @ CF
of onboard los Single-band
output frequency band 1 950 - 1950 MHz
RF SPECIFICATIONS
conversion gain 55 dB min., 60 dB typ., 65 dB max.
Gain Flatness (over full band) 4 dB p-p
input VSWR 2.5 : 1 max.
output P1dB + 3 dBm min.
output VSWR 2.0 : 1 max.
phase noise 100Hz offset max -65 dBc/Hz
phase noise 100kHz offset max -100 dBc/Hz
phase noise 10kHz offset max -80 dBc/Hz
phase noise 1kHz offset max -75 dBc/Hz
ELECTRICAL SPECIFICATIONS
power requirements 12 - 24 V
INTERFACE SPECIFICATIONS
RF input connector WR-42 waveguide grooved
ENVIRONMENTAL SPECIFICATIONS
temperature operational -40 to +60°C
PHYSICAL SPECIFICATIONS

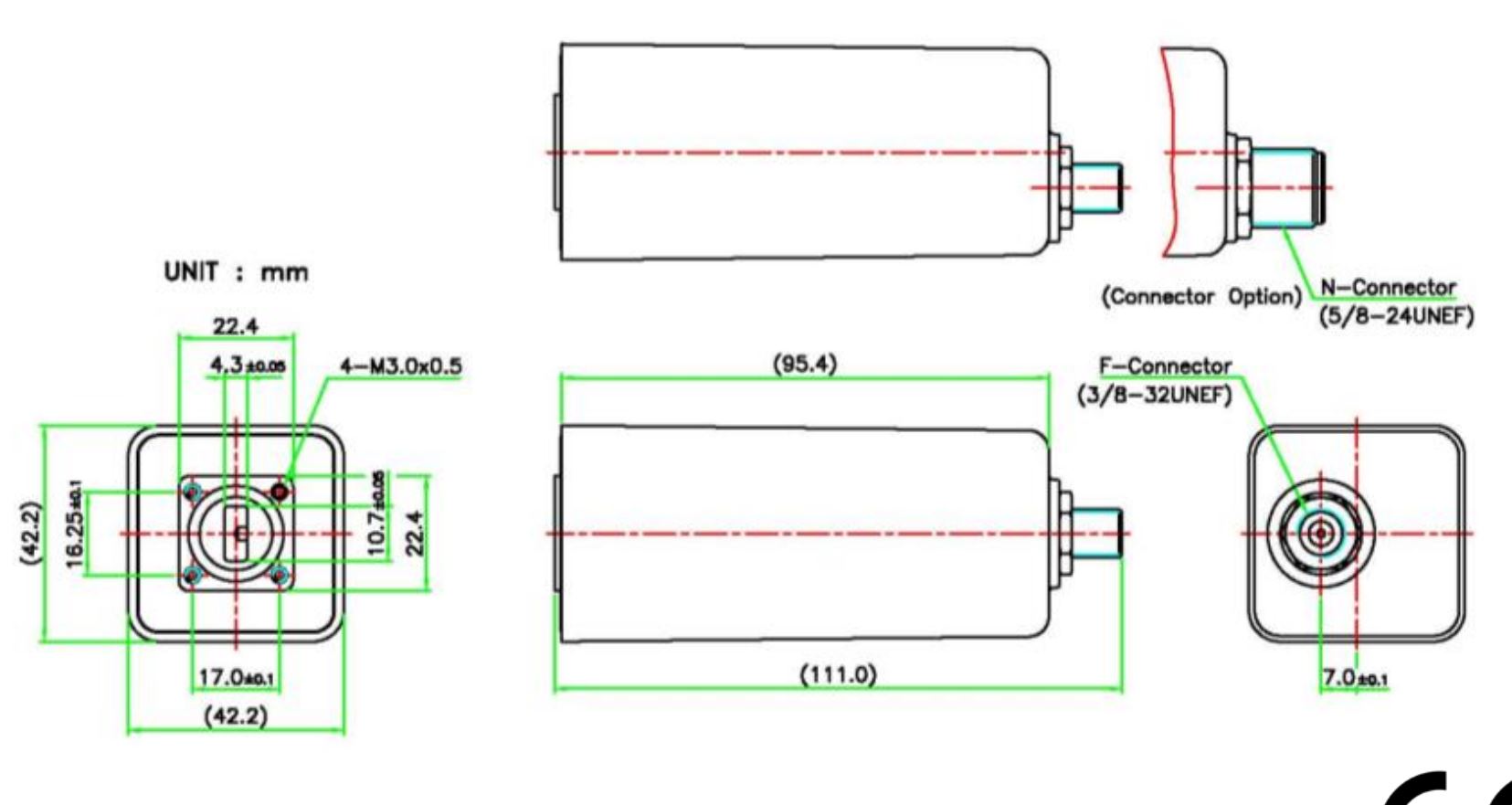

product dimensions (LxWxH) 111 x 42 x 42 mm
product weight 270 g
M and C
led indicators None
