LNB de banda C 5G y filtro de paso de banda
LNB de banda C 5G y filtro de paso de banda
LNB de banda C 5G y filtro de paso de banda

3000F-BPF-1

LNB de banda C 5G y filtro de paso de banda

3000-BPF Series

Precio habitual MSRP: $1,316.00
/
Quantity Available: 1318
Next Availability: Not Applicable
Next Availability Lead Time: In Stock

View Resellers Quantity

(Scroll to see specifications and documents)


1318 en stock



El convertidor descendente de bloque de bajo ruido de Norsat más el filtro de paso de banda brindan recepción de señal para comunicaciones satelitales mientras rechazan la interferencia terrestre en la banda C. Ofrecemos un rendimiento y una fiabilidad superiores en el factor de forma más pequeño posible. Respaldado por una garantía de 3 años y más de cuarenta años de experiencia como proveedor líder en la industria de componentes de microondas de alto rendimiento. Serie 3000-BPF.
KEY SPECIFICATIONS
band C-Band
input frequency band 1 3.70 - 4.20 GHz
LO frequency 1 5.15 GHz
LO stability ±2 kHz
LO type PLL
noise figure max 37K
noise figure typ 60K
of onboard los Single-band
output frequency band 1 950 - 1450 MHz
product family 3000-BPF Series
rejection range < 3.6 GHz and > 4.8 GHz
RF SPECIFICATIONS
conversion gain max 70 dB
conversion gain min 55 dB
conversion gain typ 60 dB
Gain Flatness (over full band) ≤ 6 dB p-p max.
input VSWR 2.2 : 1 max.
output P1dB + 9 dBm min.
output VSWR 2.5 : 1 max.
phase noise 100kHz offset max -95 dBc/Hz
phase noise 10kHz offset max -85 dBc/Hz
phase noise 1kHz offset max -80 dBc/Hz
ELECTRICAL SPECIFICATIONS
power requirements +12 to +24V DC
INTERFACE SPECIFICATIONS
RF input connector CPR 229G waveguide grooved
ENVIRONMENTAL SPECIFICATIONS
temperature operational -40 to +60°C
temperature storage -50 to +70°C
PHYSICAL SPECIFICATIONS

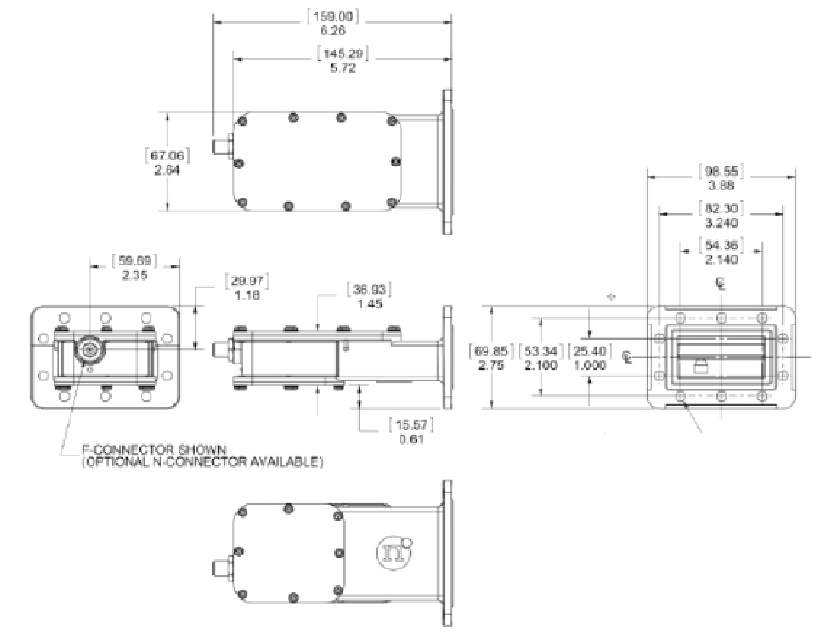

product dimensions (LxWxH) 159 x 98.5 x 70 mm
product weight 500 g (17.6 oz)
