KEY SPECIFICATIONS | |
---|---|
cable length | 5 m |
frequency range | DC-33GHz |
jacket size | 3.6mm |
material flexibility | Flexible |
phase stability | Mechanical and Temperature |
velocity of propagation | 82% Typ. |
Product Revision | A |
RF SPECIFICATIONS | |
---|---|
amplitude stability vs flexure | ±0.1 dB Typ.@33GHz |
cable insertion loss | 11.5 dB |
capacitance | 405 pF Max. |
phase stability vs flesure | ±5° Typ.@33GHz |
phase stability vs temprature | 550PPM Max. |
shielding effectiveness | 90 dB Min. |
VSWR max | 1.3:1 |
VSWR typ | 1.25:1 |
ELECTRICAL SPECIFICATIONS | |
---|---|
cable RF power cw | 83W max.@33GHz |
INTERFACE SPECIFICATIONS | |
---|---|
connector 1 | 3.5mm Straight Female |
connector 1 body material and plating | Passivated Stainless Steel |
connector 1 contact material and plating | Beryllium Copper, Gold |
connector 1 dielectric type | PEI |
connector 1 insertion loss | 0.05*Sqrt(f_GHz) |
connector 2 | 3.5mm Straight Female |
connector 2 body material and plating | Passivated Stainless Steel |
connector 2 contact material and plating | Beryllium Copper, Gold |
connector 2 dielectric type | PEI |
connector 2 insertion loss | 0.05*Sqrt(f_GHz) |
PHYSICAL SPECIFICATIONS | |
---|---|

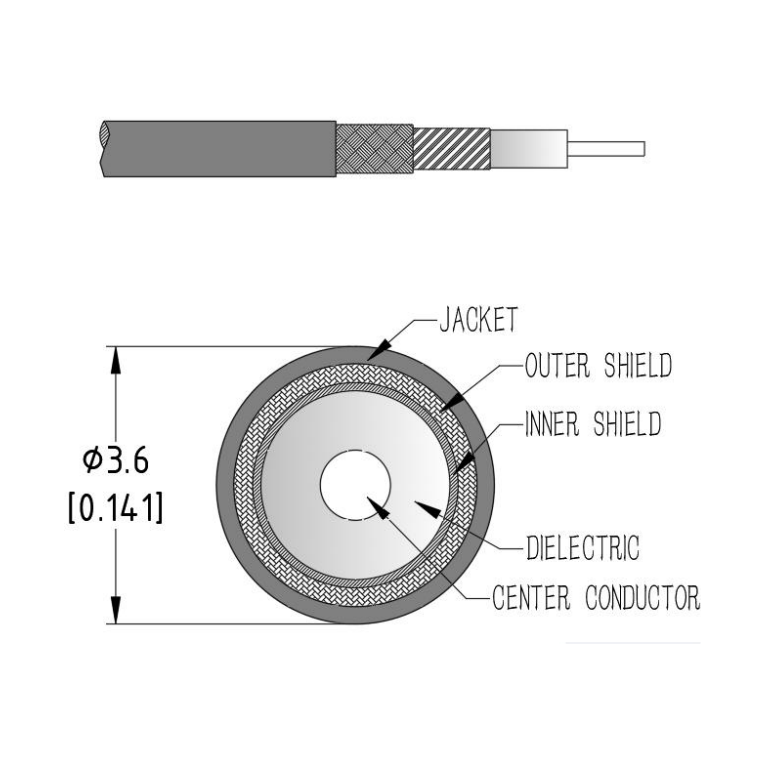

cable diameter | 3.6mm |
cable jacket | FEP |
min bending life | 50000 |
min bending radius | 18 mm |
KEY SPECIFICATIONS | |
---|---|
cable length | 10 m |
frequency range | DC-33GHz |
jacket size | 3.6mm |
material flexibility | Flexible |
phase stability | Mechanical and Temperature |
velocity of propagation | 82% Typ. |
Product Revision | A |
RF SPECIFICATIONS | |
---|---|
amplitude stability vs flexure | ±0.1 dB Typ.@33GHz |
cable insertion loss | 23 dB |
capacitance | 810 pF Max. |
phase stability vs flesure | ±5° Typ.@33GHz |
phase stability vs temprature | 550PPM Max. |
shielding effectiveness | 90 dB Min. |
VSWR max | 1.3:1 |
VSWR typ | 1.25:1 |
ELECTRICAL SPECIFICATIONS | |
---|---|
cable RF power cw | 83W max.@33GHz |
INTERFACE SPECIFICATIONS | |
---|---|
connector 1 | 3.5mm Straight Female |
connector 1 body material and plating | Passivated Stainless Steel |
connector 1 contact material and plating | Beryllium Copper, Gold |
connector 1 dielectric type | PEI |
connector 1 insertion loss | 0.05*Sqrt(f_GHz) |
connector 2 | 3.5mm Straight Female |
connector 2 body material and plating | Passivated Stainless Steel |
connector 2 contact material and plating | Beryllium Copper, Gold |
connector 2 dielectric type | PEI |
connector 2 insertion loss | 0.05*Sqrt(f_GHz) |
PHYSICAL SPECIFICATIONS | |
---|---|
cable diameter | 3.6mm |
cable jacket | FEP |
min bending life | 50000 |
min bending radius | 18 mm |
KEY SPECIFICATIONS | |
---|---|
cable length | 30 m |
frequency range | DC-33GHz |
jacket size | 3.6mm |
material flexibility | Flexible |
phase stability | Mechanical and Temperature |
velocity of propagation | 82% Typ. |
Product Revision | A |
RF SPECIFICATIONS | |
---|---|
amplitude stability vs flexure | ±0.1 dB Typ.@33GHz |
cable insertion loss | 69 dB |
capacitance | 2430 pF Max. |
phase stability vs flesure | ±5° Typ.@33GHz |
phase stability vs temprature | 550PPM Max. |
shielding effectiveness | 90 dB Min. |
VSWR max | 1.3:1 |
VSWR typ | 1.25:1 |
ELECTRICAL SPECIFICATIONS | |
---|---|
cable RF power cw | 83W max.@33GHz |
INTERFACE SPECIFICATIONS | |
---|---|
connector 1 | 3.5mm Straight Female |
connector 1 body material and plating | Passivated Stainless Steel |
connector 1 contact material and plating | Beryllium Copper, Gold |
connector 1 dielectric type | PEI |
connector 1 insertion loss | 0.05*Sqrt(f_GHz) |
connector 2 | 3.5mm Straight Female |
connector 2 body material and plating | Passivated Stainless Steel |
connector 2 contact material and plating | Beryllium Copper, Gold |
connector 2 dielectric type | PEI |
connector 2 insertion loss | 0.05*Sqrt(f_GHz) |
PHYSICAL SPECIFICATIONS | |
---|---|
cable diameter | 3.6mm |
cable jacket | FEP |
min bending life | 50000 |
min bending radius | 18 mm |
KEY SPECIFICATIONS | |
---|---|
cable length | 50 m |
frequency range | DC-33GHz |
jacket size | 3.6mm |
material flexibility | Flexible |
phase stability | Mechanical and Temperature |
velocity of propagation | 82% Typ. |
Product Revision | A |
RF SPECIFICATIONS | |
---|---|
amplitude stability vs flexure | ±0.1 dB Typ.@33GHz |
cable insertion loss | 115 dB |
capacitance | 4050 pF Max. |
phase stability vs flesure | ±5° Typ.@33GHz |
phase stability vs temprature | 550PPM Max. |
shielding effectiveness | 90 dB Min. |
VSWR max | 1.3:1 |
VSWR typ | 1.25:1 |
ELECTRICAL SPECIFICATIONS | |
---|---|
cable RF power cw | 83W max.@33GHz |
INTERFACE SPECIFICATIONS | |
---|---|
connector 1 | 3.5mm Straight Female |
connector 1 body material and plating | Passivated Stainless Steel |
connector 1 contact material and plating | Beryllium Copper, Gold |
connector 1 dielectric type | PEI |
connector 1 insertion loss | 0.05*Sqrt(f_GHz) |
connector 2 | 3.5mm Straight Female |
connector 2 body material and plating | Passivated Stainless Steel |
connector 2 contact material and plating | Beryllium Copper, Gold |
connector 2 dielectric type | PEI |
connector 2 insertion loss | 0.05*Sqrt(f_GHz) |
PHYSICAL SPECIFICATIONS | |
---|---|
cable diameter | 3.6mm |
cable jacket | FEP |
min bending life | 50000 |
min bending radius | 18 mm |
KEY SPECIFICATIONS | |
---|---|
cable length | 100 m |
frequency range | DC-33GHz |
jacket size | 3.6mm |
material flexibility | Flexible |
phase stability | Mechanical and Temperature |
velocity of propagation | 82% Typ. |
Product Revision | A |
RF SPECIFICATIONS | |
---|---|
amplitude stability vs flexure | ±0.1 dB Typ.@33GHz |
cable insertion loss | 230 dB |
capacitance | 8100 pF Max. |
phase stability vs flesure | ±5° Typ.@33GHz |
phase stability vs temprature | 550PPM Max. |
shielding effectiveness | 90 dB Min. |
VSWR max | 1.3:1 |
VSWR typ | 1.25:1 |
ELECTRICAL SPECIFICATIONS | |
---|---|
cable RF power cw | 83W max.@33GHz |
INTERFACE SPECIFICATIONS | |
---|---|
connector 1 | 3.5mm Straight Female |
connector 1 body material and plating | Passivated Stainless Steel |
connector 1 contact material and plating | Beryllium Copper, Gold |
connector 1 dielectric type | PEI |
connector 1 insertion loss | 0.05*Sqrt(f_GHz) |
connector 2 | 3.5mm Straight Female |
connector 2 body material and plating | Passivated Stainless Steel |
connector 2 contact material and plating | Beryllium Copper, Gold |
connector 2 dielectric type | PEI |
connector 2 insertion loss | 0.05*Sqrt(f_GHz) |
PHYSICAL SPECIFICATIONS | |
---|---|
cable diameter | 3.6mm |
cable jacket | FEP |
min bending life | 50000 |
min bending radius | 18 mm |
KEY SPECIFICATIONS | |
---|---|
cable length | 200 m |
frequency range | DC-33GHz |
jacket size | 3.6mm |
material flexibility | Flexible |
phase stability | Mechanical and Temperature |
velocity of propagation | 82% Typ. |
Product Revision | A |
RF SPECIFICATIONS | |
---|---|
amplitude stability vs flexure | ±0.1 dB Typ.@33GHz |
cable insertion loss | 460 dB |
capacitance | 16200 pF Max. |
phase stability vs flesure | ±5° Typ.@33GHz |
phase stability vs temprature | 550PPM Max. |
shielding effectiveness | 90 dB Min. |
VSWR max | 1.3:1 |
VSWR typ | 1.25:1 |
ELECTRICAL SPECIFICATIONS | |
---|---|
cable RF power cw | 83W max.@33GHz |
INTERFACE SPECIFICATIONS | |
---|---|
connector 1 | 3.5mm Straight Female |
connector 1 body material and plating | Passivated Stainless Steel |
connector 1 contact material and plating | Beryllium Copper, Gold |
connector 1 dielectric type | PEI |
connector 1 insertion loss | 0.05*Sqrt(f_GHz) |
connector 2 | 3.5mm Straight Female |
connector 2 body material and plating | Passivated Stainless Steel |
connector 2 contact material and plating | Beryllium Copper, Gold |
connector 2 dielectric type | PEI |
connector 2 insertion loss | 0.05*Sqrt(f_GHz) |
PHYSICAL SPECIFICATIONS | |
---|---|
cable diameter | 3.6mm |
cable jacket | FEP |
min bending life | 50000 |
min bending radius | 18 mm |
Please contact us to request any additional documents you may need.
Please contact us to request any additional documents you may need.
INFORMATION | |
---|---|
HS Code | 8544200000 |
Country of Origin | Made in China |
Ex Works | Hong Kong |
ECCN Number | EAR99 |
Warranty | 1 year |
Unit Package Dimensions | - |
Unit Package Weight | - |
Aluminium Content | - |
Aluminium COO | - |
Aluminium Total Value | - |
![]() |
![]() |
![]() |
